Эластомер вибропогружателя: чем отличаются решения ICE, Muller и PVE

Опубликовано: 16.07.2026

Перед заказом стоит открыть карточку эластомера и спокойно сравнить название, номер, назначение и посадочные параметры со старой деталью или каталогом техники.

Зачем вообще разбираться в производителях

Эластомер — это не просто резиновая прокладка между вибропогружателем и подвеской. Это упругий элемент, который одновременно выполняет несколько функций: гасит вибрацию, передаваемую на базовую машину, компенсирует несоосность при работе и берёт на себя ударные нагрузки при забивке в плотные грунты.

Жёсткость, форма и допускаемая нагрузка у каждого производителя рассчитаны под конкретную динамику своего вибропогружателя. Частота возбуждения, амплитуда, масса экскитатора — всё это влияет на то, какую нагрузку реально воспринимает эластомер. Поэтому формальное совпадение посадочных размеров ещё не гарантирует корректной работы.

Нагрузочные характеристики: цифры и реальность

Если сравнивать три основных бренда, которые встречаются на российском рынке, картина получается неоднородной.

Параметр ICE Muller PVE Номинальная нагрузка на блок Завышена относительно рабочей Указана с запасом 15–20% Ближе к реальным рабочим значениям Допустимая деформация До 25–30% До 20–25% До 15–20% Характер разрушения Постепенное расслоение Срез по торцу Трещины от центра

У ICE номинальная нагрузка на эластомерный блок обычно указана с существенным запасом. Это значит, что при работе на 80% от паспортного значения деталь живёт долго и предсказуемо. Но если вибропогружатель эксплуатируется на пределе — например, при забивке в мерзлый грунт или при работе на максимальной амплитуде — эластомер ICE может деформироваться сильнее, чем рассчитан. При этом он не рвётся сразу, а «устаёт», теряя жёсткость. Оператор замечает это по увеличению вибрации на стрелке.

У Muller подход консервативнее. Нагрузка указана с запасом, но допустимая деформация ограничена жёстче. Эластомеры Muller при перегрузке склонны к срезу по торцу — это резкое разрушение, без предварительного предупреждения. Зато в штатном режиме служат стабильно и предсказуемо.

Итальянские PVE отличаются тем, что их нагрузочные характеристики ближе к реальным рабочим значениям без большого запаса. Это означает, что эластомер PVE при правильной эксплуатации работает в оптимальном диапазоне деформаций. Но запаса на перегрузку у него меньше — и это нужно учитывать при планировании работ в тяжёлых грунтовых условиях.

Форма: почему она разная и что это даёт

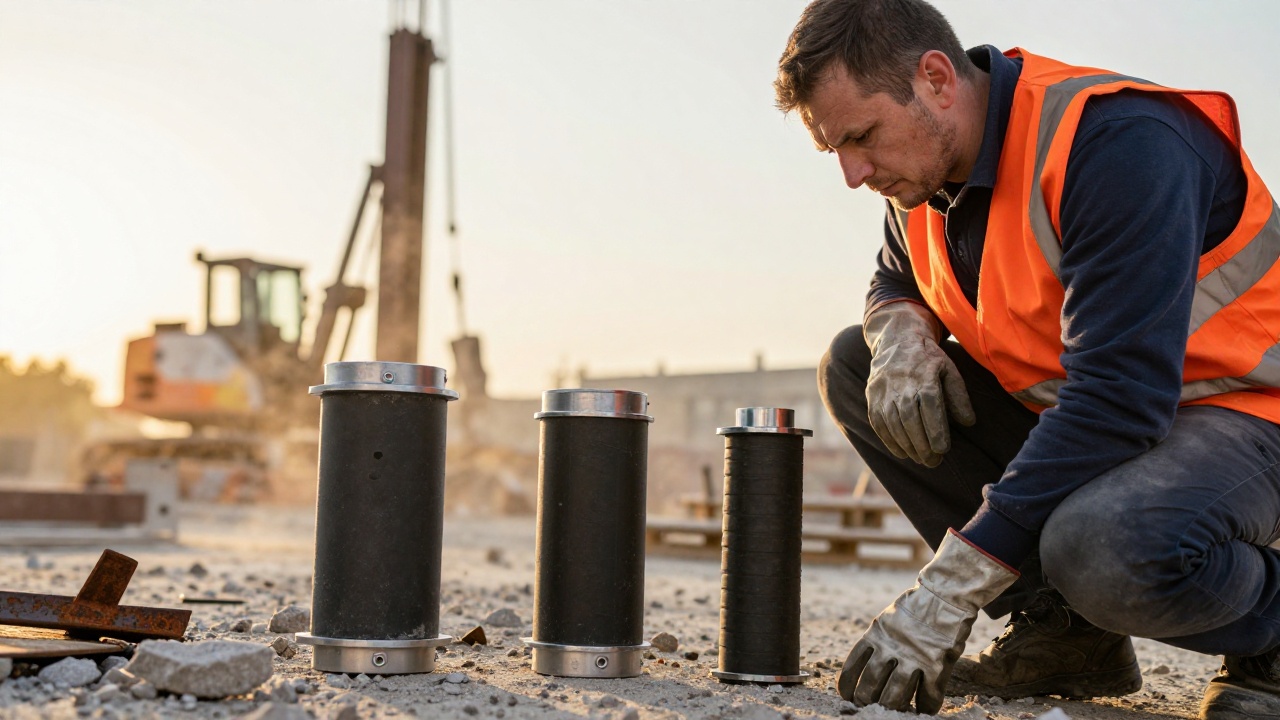

Визуально эластомеры трёх производителей отличаются заметно, и это не эстетика, а инженерный расчёт под конкретную кинематику вибропогружателя.

ICE: цилиндр с проточками

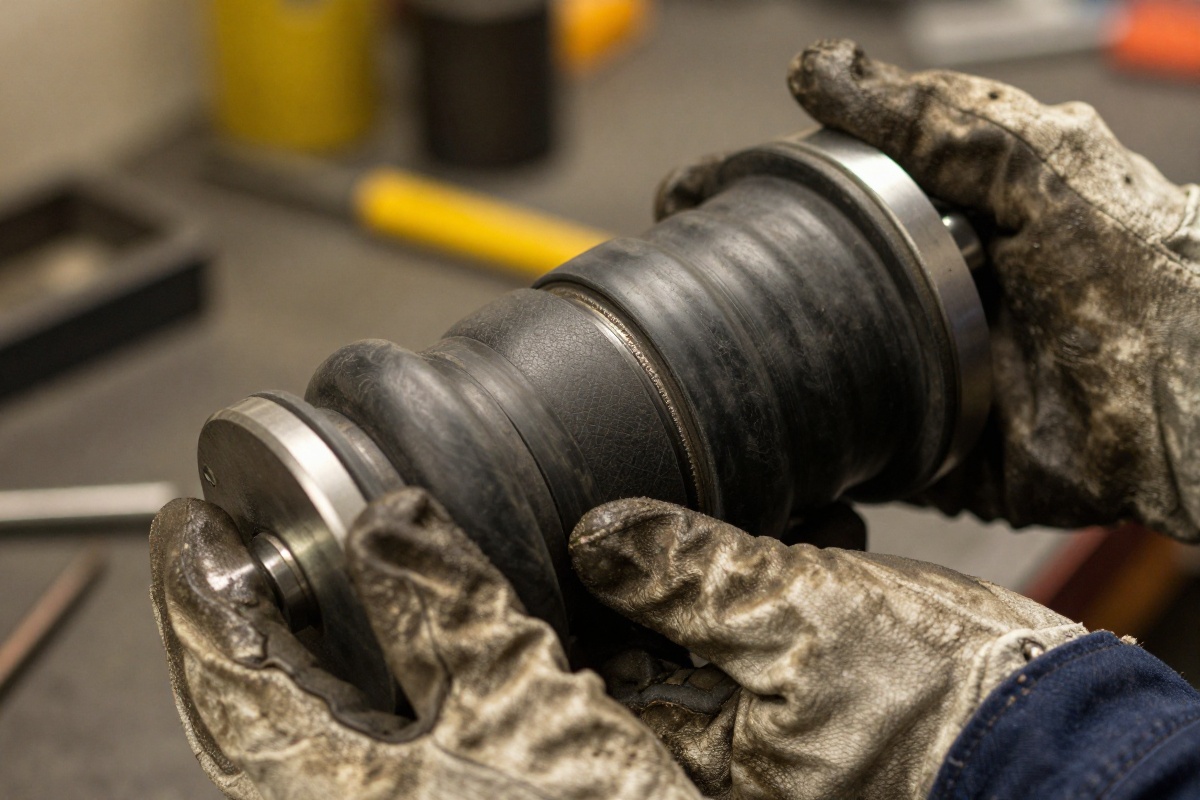

Эластомеры ICE чаще всего выполняются в виде цилиндра с кольцевыми проточками на боковой поверхности. Проточки увеличивают податливость в радиальном направлении и позволяют элементу «дышать» при сдвиговых нагрузках. Это логично для вибропогружателей ICE, где значительная часть энергии передаётся именно через сдвиг в резинометаллическом блоке.

Плюс такой формы — более плавная характеристика деформации. Минус — при длительной работе в жару проточки становятся местом концентрации напряжений, и именно оттуда начинается расслоение.

Muller: трапеция с фасками

Muller использует трапециевидную форму с фасками по торцам. Такая геометрия даёт прогрессивную жёсткость — при малых деформациях эластомер мягкий, а по мере увеличения нагрузки жёсткость растёт. Это защищает металл подвески от ударных пиков.

Трапециевидная форма также лучше работает на отрыв — когда вибропогружатель совершает возвратно-поступательное движение, эластомер Muller равномернее распределяет напряжения по всему объёму, а не концентрирует их у посадочного места.

PVE: призма с округлёнными рёбрами

У PVE форма ближе к призматической с явно выраженными скруглениями рёбер. Это решение направлено на снижение концентрации напряжений в углах — именно там у прямоугольных эластомеров чаще всего зарождаются трещины.

Такая форма хорошо работает при относительно стабильной нагрузке без резких пиков. Но если вибропогружатель PVE ставят на работу с частыми изменениями режима — переключение амплитуды, реверсы — скруглённые рёбра могут стать слабым местом, потому что резина в этих зонах работает на повторяющуюся нагрузку без достаточного отдыха.

Что происходит при замене на неоригинал

Практика показывает, что чаще всего проблемы возникают в двух сценариях.

Первый — когда на вибропогружатель ICE ставят эластомеры PVE. Формально размеры совпадают, посадочные места подходят. Но PVE жёстче в рабочем диапазоне и допускает меньшую деформацию. Результат — вибрация на стрелу увеличивается на 30–40%, подвеска начинает «звенеть», а через пару сотен часов могут лопнуть болты крепления виброблока. При этом сам эластомер PVE выглядит целым, потому что он не вышел из строя — просто его характеристики не совпадают с тем, что ожидает система.

Второй сценарий — обратная замена, когда на PVE ставят ICE. Здесь проблема другая: эластомер ICE мягче и допускает бóльшую деформацию. При работе на максимальных режимах PVE он сжимается сильнее, чем рассчитана посадочная камера. Блок начинает выдавливаться, терять геометрию, а в худшем случае — заклинивать в корпусе при остановке.

С Muller ситуация чуть проще, потому что их характеристики ближе к средним значениям. Но и здесь есть нюансы — трапециевидная форма Muller по-разному ведёт себя в цилиндрической посадочной камере ICE и в призматической камере PVE.

На что смотреть при подборе

• Жёсткость при сдвиге — главный параметр, а не просто нагрузка. Два эластомера с одинаковой допускаемой нагрузкой могут иметь разную жёсткость, и это определит, сколько вибрации дойдёт до стрелы.
• Допустимая деформация — нужно сопоставить с ходом вибропогружателя. Если деформация эластомера меньше, чем рабочий ход, деталь будет перегружена.
• Рабочая температура — резина разных производителей по-разному теряет жёсткость при нагреве. Эластомер, который нормально работает при +20°C, может стать слишком мягким при +60°C в жаркий день на солнце.
• Форма посадочной камеры — цилиндр, трапеция или призма. Эластомер должен заполнять камеру равномерно, без зазоров и без избыточного натяга.

Типичные ошибки

Самая распространённая — подбор только по габаритам. «Такой же, только дешевле» — эта логика стоит подрядчикам дороже, чем разница в цене между оригиналом и аналогом.

Вторая ошибка — игнорирование реального режима работы. Паспортные характеристики вибропогружателя и то, как он работает на конкретном объекте — разные вещи. Если машина постоянно трудится на 90% мощности в тяжёлых грунтах, эластомер нужно выбирать с запасом по нагрузке, даже если формально текущий режим укладывается в паспорт.

Третья — замена всех блоков только при полном разрушении одного. Эластомеры в комплекте работают синхронно, и если один блок уже потерял жёсткость, соседние несут повышенную нагрузку. Правильная практика — замена всего комплекта при обнаружении деградации хотя бы одного элемента.

Практический вывод

Выбор эластомера для вибропогружателя — это не вопрос совместимости по размерам, а вопрос соответствия жёсткостных и нагрузочных характеристик конкретной машине и конкретным условиям работы. ICE, Muller и PVE предлагают разные инженерные решения, и каждое из них оптимально в своём контексте. Ставить деталь одного производителя на машину другого можно — но только после понимания, как изменятся характеристики системы в целом. Иначе экономия на эластомере обернётся ремонтом подвески или простоями.
